Przekładnia Bonfiglioli - VF/A-49
Przekładnia VF/A-49
| Rozmiar | PAM IEC | P [mm] |
d [mm] |
Przełożenia reduktorów kątowych ślimakowych | Cena | |||||||||||
| 7 | 10 | 14 | 18 | 24 | 28 | 36 | 45 | 60 | 70 | 80 | 100 | |||||
| D [mm] - średnica wału drążonego | ||||||||||||||||
| VF/A 49 | 80B5 | 200 | 25 | 19 | 19 | 19 | 19 | 19 | 19 | -- | -- | -- | -- | -- | -- | {web=VF-A-49-i=24} |
| 80B14 | 120 | 25 | 19 | 19 | 19 | 19 | 19 | 19 | -- | -- | -- | -- | -- | -- | {web=VF-A-49-i=24} | |
| 71B5 | 160 | 25 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | -- | -- | -- | {web=VF-A-49-i=24} | |
| 71B14 | 105 | 25 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | 14 | -- | -- | -- | {web=VF-A-49-i=24} | |
| 63B5 | 140 | 25 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | {web=VF-A-49-i=24} | |
| 63B14 | 90 | 25 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | 11 | {web=VF-A-49-i=24} | |
| VF 49 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|

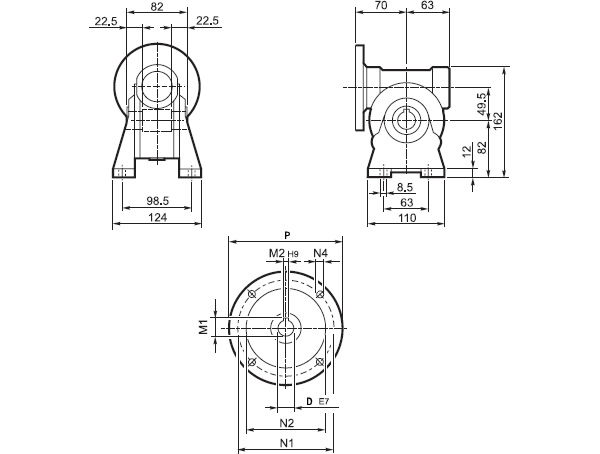

| Przekładnia | Kołnierz | D | M1 | M2 | P | N1 | N2 | N3 | N4 | Waga [kg] |
| VF 49 | P63 B5 | 11 | 12.8 | 4 | 140 | 115 | 95 | 10.5 | 9.5 | 3.0 |
| VF 49 | P71 B5 | 14 | 16.3 | 5 | 160 | 130 | 110 | 10.5 | 9.5 | |
| VF 49 | P80 B5 | 19 | 21.8 | 6 | 200 | 165 | 130 | 10 | 11.5 | |
| VF 49 | P63 B14 | 11 | 12.8 | 4 | 90 | 75 | 60 | 7 | 6 | |
| VF 49 | P71 B14 | 14 | 16.3 | 5 | 105 | 85 | 70 | 10.5 | 6.5 | |
| VF 49 | P80 B14 | 19 | 21.8 | 6 | 120 | 100 | 80 | 10 | 7 | |
