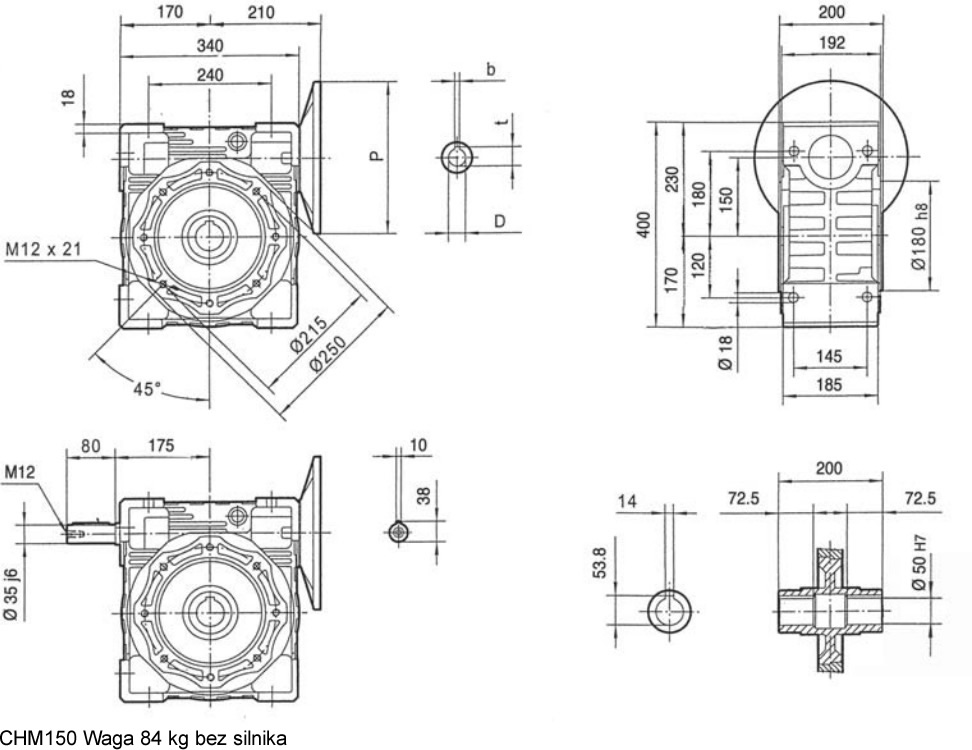

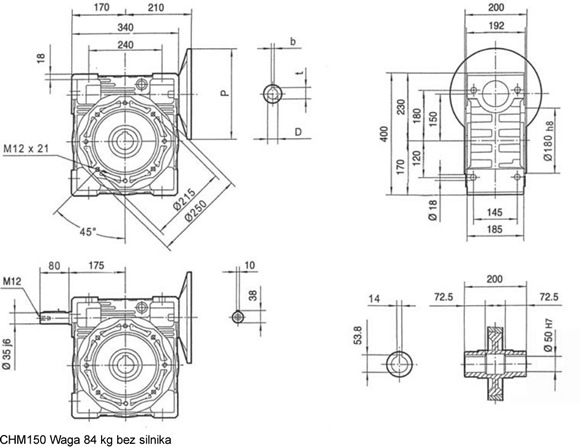

Gabaryty przekładni CHM 150
Gabaryty przekładni CHM 130
| B | A | F | D(H7) | d(j6) | G | H | R1 | R | R2 | R3 | L | / | C | /1 | N(h8) | E1 | P | Q | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130 | 200 | 80 | 292.5 | 45 | 30 | 335 | - | 180 | 170 | 162 | 155 | 147.5 | 130 | 155 | 215 | 180 | 81 | 16 | 250 |
| S | T | U | V | Z | W | P1 | a | b | b1 | f | t | t1 | Waga bez silnika | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 130 | 140 | 187.5 | 15 | 60 | 100 | 120 | M12x21(n.4) | 45° | 14 | 8 | M10 | 48.8 | 33.0 | 53 |
Gabaryty przekładni CHM 110
| B | A | F | D(H7) | d(j6) | G | H | R1 | R | R2 | R3 | L | / | C | /1 | N(h8) | E1 | P | Q | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 170 | 60 | 252.5 | 42 | 28 | 295 | - | 160 | 155 | 142 | 135 | 127.5 | 110 | 144 | 165 | 130 | 74 | 14 | 200 |
| S | T | U | V | Z | W | P1 | a | b | b1 | f | t | t1 | Waga bez silnika | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 110 | 125 | 167.5 | 14 | 50 | 85 | 115 | M10x18(n.4) | 45° | 12 | 8 | M10 | 45.3 | 31.0 | 35 |
