Układy sterujące karuzeli dla koni serii Galop 4, 5 wykonany jest
w oparciu o sterownik PLC Niemieckiej firmy Moeller Electric, oraz
falowniki Lenze również Niemieckiej firmy.
Moc całkowita układu w zależności od wielkości karuzeli wynosi 0,75 kW lub 1,1 kW.
Układ zawiera wyłącznik główny zasilania sygnalizację zasilania, sygnalizację cyklu
pracy, reset cyklu, przycisk start cyklu,wyłącznik bezpieczeństwa, potencjometr do
regulacji prędkości, przełącznik zmiany cyklów.
Dzięki nowoczesnej technice energoelektroniki układ zasilany jest
1-fazowo [230 V], następnie przetwarzany jest na wyjście 3x230 V i zasila silnik
indukcyjny motoreduktora 3- fazowo.
Dzięki takiemu rozwiązaniu mamy duży moment pracy układu, przy jednoczesnym
oszczędnym poborze energii, oraz wygodne podłączenie 1- fazowe.
Szafa lakierowana jest proszkowo i spełnia wymogi szczelności w klasie IP 54.

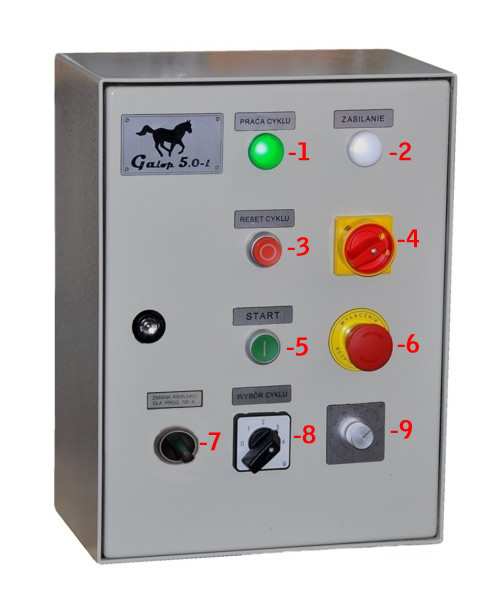

1 - Sygnalizacja pracy programu
2 - Sygnalizacja zasilania szafy
3 - Załączenie cyklu pracy
4 - Rozłącznik główny zasilania
5 - Start programu
6 - Wyłącznik bezpieczeństwa
7 - Zmiana kierunku pracy dla programy ręcznego P4
8 - Przełącznik zmiany programów
9 - Ręczna regulacja prędkości dla programu P4
